Dragtåg LT06 – LT10 M / LT10 W

Kompakt inomhuståg

Snabb och smidig i industrihallen

Tack vare den kompakta formen är dragtåg-släpen LT06 – LT10 M / LT10 W idealiska för lasttransport under tak. Primärt används de för att leverera råmaterial från lagret till olika monteringslinjer i samma hall. Släpen som finns i två varianter (M-ram och W-ram) baseras på en enaxelskonstruktion med två hjul. Detta gör dem extra smala och manövrerbara, vilket är en fördel framför allt i trånga gångar. Släpens låga egenvikt tillåter hög hastighet på dragfordonet och ökar därmed genomströmningen. Dragtågssläpen LT06 – LT10 M / LT10 W erbjuder en kostnadseffektiv lösning för standard-eurolastpallar, industripallar och mindre kollistorlekar.

Egenskaper

säkerhet

För att garantera en riskfri drift har LT06 – LT10 M / LT10 W en mängd olika säkerhetsfunktioner. En automatisk startspärr säkerställer att dragtåget inte sätts i rörelse med sänkt lastram. Samtidigt är sänkmekanismen inaktiverad under körningen. En patenterad lastsäkring fixerar lasten på ett tillförlitligt sätt. W-ramen har dessutom en redundant lastsäkring. Som tillval kan den hydrauliska lyftfunktionen ersättas av elektriskt lyft. Detta förbättrar driftsäkerheten och möjliggör tyst drift. Fotskyddet är tillgängligt på W-ramen beroende på konstruktion, och som tillval på M-ramen, för att förebygga risken för skador. På begäran finns ytterligare tillvalsutrustning, som t.ex. säkerhetsflaggor, genomgångsskydd och väderskydd, tillgänglig.

  • Startspärr när lastramarna är nedsänkta
  • Inaktiverad sänkmekanism under körning
  • Patenterad säkring av lastramen
  • Redundant lastsäkring på W-ramen
  • Elektriska lyft som tillval

Ergonomi

LT06 – LT10 M / LT10 W är utformade för maximal komfort. M-ramarna lastas och lossas på marknivå. Det avlastar användaren och minskar risken för fysiska obehag på grund av upprepade lyft. W-ramen har en avfasad plattform som underlättar för användaren vid inskjutning och utdragning av lastbärarna. Lastramen låses automatiskt medan upplåsningen görs bekvämt i ergonomisk höjd och kan utlösas med foten. Dessutom har dragtågssläpens M-ram en ergonomisk utkastmekanism som bakifrån förflyttar lasten mot användaren så snart denna utlöser låsningen.

  • Automatisk låsning av lastramen
  • Upplåsning kan bekvämt utföras med foten
  • Ergonomisk utkastmekanism på M-ramarna
  • M-ramar: Lastning och lossning av släp på marknivå
  • W-ramar: Avfasad plattform underlättar inskjutningen av lastbärarna

Manövrering

Släpen LT06 – LT10 M / LT10 W finns tillgängliga i två olika ramvarianter: En lämplig instegslösning är M-ramen för transport av lätta laster på rutter med identisk lastnings- och lossningssida. W-ramen kan däremot lastas och lossas på båda sidor, och därmed användas flexibelt. Den kompakta enaxelskonstruktionen på två hjul gör lastramen extra smidig och möjliggör dynamiska körmanövrar till och med i trånga utrymmen inomhus. Tack vare lastramens låga vikt kan dragfordonet köra med högre hastighet. Automatisk lyftning och sänkning av lastramen ger snabb lasthantering: Om föraren stiger in i dragfordonet lyfts ramarna för transporten. När föraren lämnar fordonet sänks ramarna igen. För snabb och enkel hantering av trallor är lastramarna försedda med smidiga inkörningshjälpmedel.

  • Kompakt enaxelskonstruktion för användning i trånga miljöer
  • Låg egenvikt möjliggör högre körhastigheter
  • Automatisk lyftning och sänkning av lastramen
  • Smidiga inkörningshjälpmedel för trallor
  • W-ramar: Bekväm lastning och lossning från båda sidor

Service

LT06 – LT10 M / LT10 W står för hög tillgänglighet och låga underhållsbehov. Underhållsintervallen för dragfordon och lastramar har synkroniserats för att säkerställa effektiv planering och effektivt underhållsarbete. Ramens enkla utformning med ett fåtal delar reducerar servicebehovet och möjliggör ett kostnadseffektivt underhåll. På begäran kan lastramen konverteras till elektriska lyft. För detta behövs det bara en lyftmotor, vilket ytterligare förenklar underhållet. Den mekaniska låsanordningen och dragstångssystemet är servicevänliga och lätta att underhålla.

  • Samtidigt underhåll av släp och dragmaskin
  • Enkel ramform med få komponenter
  • Dragstångssystem och låsanordning med låga underhållsbehov
  • Elektriska lyft som tillval med en lyftmotor

Filmer och foton

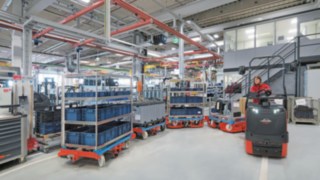

LT06 – LT10 M / LT10 W från Linde Material Handling

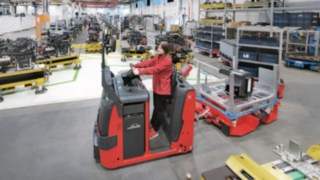

LT06 – LT10 M / LT10 W från Linde Material Handling

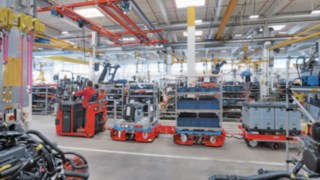

LT06 – LT10 M / LT10 W från Linde Material Handling
LT06 – LT10 M / LT10 W från Linde Material Handling
LT06 – LT10 M / LT10 W från Linde Material Handling
LT06 – LT10 M / LT10 W från Linde Material Handling
LT06 – LT10 M / LT10 W från Linde Material Handling
LT06 – LT10 M / LT10 W från Linde Material Handling

Teknisk data

Model Lyftkapacitet/last Lyft Lyftfunktion Totallängd Totalbredd
LT06-M 0,6 (t) 40 (mm) Hydraulisk/elektrisk 1953 (mm) 1007 (mm)
LT10-M 1,0 (t) 40 (mm) Hydraulisk/elektrisk 1953 (mm) 1007 (mm)
LT10-W 1,0 (t) 40 (mm) Hydraulisk/elektrisk 2069 (mm) 1070 (mm)

Tillval

Ett presenningstak skyddar varorna

Väderskydd

För M- och W-ramarna finns ett presenningstak som kan dras över ramarna. På M-ramarna kan det öppnas från en sida, på W-ramarna från båda sidorna.

Belysning baktill med ett set med LED-bakljus med fyra funktioner

Belysning baktill

Ett set med LED-bakljus med fyra funktioner (blinkers, backljus, bromsljus, varselljus) med magnethållare och två lampor finns tillgängliga. Höljet i klart glas är vattentätt och certifierat enligt e4 och ISO 1724.

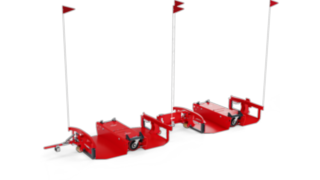

Säkerhetsflaggorna ser till att lastramarna syns tydligt

Säkerhetsflaggor

Två säkerhetsflaggor ser till att lastramarna alltid syns tydligt. I synnerhet vid körningar med mindre eller ingen last.

Det finns ramar för upptagning av flera lastbärare

Upptagning av flera lastbärare

I standardutförandet tar M- och W-ramen upp en tralla. Som tillval finns det M-ramar tillgängliga för upptagning av två trallor, samt W-ramar som klarar tre trallor.

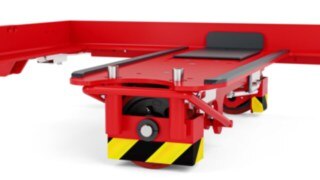

Fotskyddet ger högre säkerhet under arbetet

Fotskydd vid M-ramar

En extra anordning på M-ramen förhindrar att användares fötter kläms under arbetet i ramen. Detta skydd finns redan i W-ramen tack vare konstruktionen.

Lastram med elektrisk lyftanordning

Elektriskt lyft

Som standard är lastramarna tillgängliga med ett hydrauliskt lyftsystem. Som tillval kan de emellertid också utrustas med en elektrisk lyftanordning.

Genomgångsskyddet mellan ramarna förhindrar att någon stiger över släpdragstången

Genomgångsskydd

Utrymmet mellan ramarna kan säkras med ett säkerhetsband, för att förhindra att någon stiger över släpdragstången. Bandet kan även eftermonteras.

Trallor i många utföranden för olika laster

Trolleys

För alla dragtågsmodeller erbjuder Linde trallor i många utföranden för olika laster. De kan till exempel utrustas med modulära hylltillsatser.

Ledningssystemet till dragtågen koordinerar körningar och visar optimala rutter

Logistic Train Controller

Ledningssystemet till dragtågen koordinerar körningarna och visar föraren den optimala rutten. Programvarans instrumentpanel visar all viktig information överskådligt och gör analyser för processoptimering möjliga.
